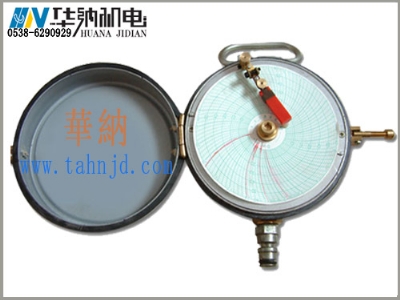

圆图压力记录仪

人 气:40896

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

YTL-130型园图压力自动记录仪<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

      用于连续记录矿井综采支架和单体液压支柱油缸内部介质受顶板作用后的压力变化曲线,及时掌握面顶板压力变化情况,正确指导采煤面支护工作。亦适用测量和记录液压系统内部非蚀性流体的压力。记录仪计时钟机芯为全密封不锈钢外壳,连续十天不用上弦,大大降低侧压人员的工作量。

技术参数:

①    精度等级:1.5级;

②    测量范围:0~60MPa;

③    连续记录时间:一周;

④    记录纸速度:1转/24小时;

⑤    接口M20×1.5。

圆图压力记录仪结构:圆图压力记录仪属于机械储能式记录仪,由测量机构和记录机构两部分组成。

圆图压力记录仪使用方法:1、仪表出厂前已调试好,不得随意拆卸。2、换纸前将笔架机构抬起,顺时针取下压纸帽,将圆图记录纸平整放好,并校准时间刻度,反时针上紧压紧纸帽,反时针旋转压紧帽时用力不宜过大。3、放下笔架,记录笔头要轻压在记录纸上,将仪表外盖锁紧。4、钟表机芯注重保护,不宜上满弦。5、笔架有调零装置,抬起机构,上下调整旋钮,用户可根据需要,进行调整。6、绘图笔架压紧采用偏心轮机构,更换圆图纸前将偏心轮柄抬起。7、仪表出现故障时请及时与泰安市华纳机电设备有限公司联系。
