50吨锚索退锚机

人 气:32151

已到第一张图片了。

重新播放

已到最后一张图片了。

重新播放

上一个
下一个
产品介绍

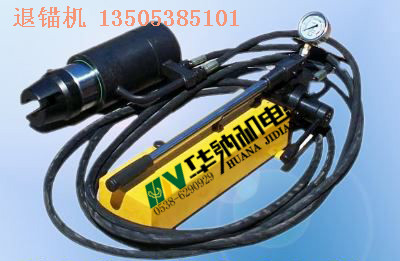

TM-50型锚索退锚机(退锚力:30吨、50吨)

锚索退锚机是拆卸回收锚具、锚索托盘、锚网、钢带并及时放顶的一种专用工具,该机质量轻、退锚力大、操作省时省力。该机具的使用,从根本上解决了进风区、老塘、采空区、回风区的锚索支护顶板快速放顶问题。锚具和锚索托盘回收经检测后可以复用,从而降低了材料消耗,节约了支护成本,进风区、老塘、采空区、回风区跟随回采的推进,顶板快速塌落,使瓦斯和煤尘积存空间尽可能缩小,排除了瓦斯和煤尘积存的隐患。

锚索退锚机工作原理:液压泵站在开始工作时,油液被柱塞吸入高、低压吸油单向阀,通过高、低压排油单向阀压入工作张拉千斤顶,当压力升到1.5MPa时,则低压溢流阀打开,低压油溢回油箱;在上述基础上,高压柱塞继续工作,压力逐渐升高。推动张拉千斤顶工作,从而实现对锚索的张拉。然后,拨动换向阀,实现活塞反向运动而退锚。当压力超过63MPa时,则高压阀打开,高压油从高压阀溢回油箱,压力始终保持在63MPa。

技术指标:

(1)穿孔直径:15.5mm;<18mm;

(2)张拉行程:60mm;

(3)额定张拉力:30T/50T;

(4)手摇力:约500N。

退锚机的特点:

       1.退锚千斤顶内置工具锚,不但实现自动锚固和自动退锚,而且保证了操作安全,提高了工作效率。

       2.总体结构合理、性能优越、操作简单、使用安全。

      退锚机操作程序:锚索或钢绞线穿入千斤顶中心→开启内缸伸出阀→手压油泵供油→内缸伸出→自动锚紧→加压(30Mpa或50MPa)张拉→开启内缸缩回阀→手压油泵供油→内缸回缩退锚→退出千斤顶。

          退锚机在操作中的注意事项:

         1、随时检查油管及其连接处有无漏油迹象.要求高压胶管无任何损伤,千斤顶的各部位无漏油现象;

         2、拆除油管后,油嘴要立刻套上防尘帽;

         3、顶压器必须与中缸拧紧,松动时不得工作;

         4、无实际需要,尽量避免张拉千斤顶在过高压力下工作,特别是在回程中中缸已退回,或升程中中缸升到头的情况下;

         5、在拆卸和安装时谨防各零件的装夹磕碰变形和划伤,安装时必须保持零件清洁,各配合面涂有润滑油。
