锚杆调直机介绍

锚杆调直机

MTZ-1型锚杆调调直机的特点：

1.煤矿用锚杆调直机压力大、拉力大；

2. 矿用锚杆整形机采用液压式结构，操作灵活、维护方便；

3.MTZ-1型锚杆调正拉直机结构紧凑，布局合理，稳定性强；

4.锚杆调正拉直机运转平稳，可靠性强、寿命长、效率高。

锚杆拉直机的工作原理及结构：

矿用锚杆液压调直机由泵站提供动力，工作时将弯曲的锚杆在压紧装置下进行初步压直，然后插入巷道锚杆调直机前后夹紧装置夹紧，启动主工作油缸进行拉直，使之产生塑性变形，从5而达到修复的目的，使锚杆拉直。

矿用锚杆修整机 主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。

MTZ-1锚杆调直机的开发原因：

过去人工调直锚杆费力大不安全，而且极易破坏锚杆螺纹导致报废，泰安市华纳机电设备有限公司现在开发的MTZ-1型锚杆调调直机，矿山锚杆调直修复设备采用液压动力，拉力大，可将弯度大的锚杆一次性拉直。2米锚杆调正拉直机工效提高2到3倍，方面快捷，安全稳定性好，不会破坏锚杆螺纹，整形调直后的锚杆复用时和新的锚杆没有区别，保证维修质量，矿山锚杆调直修复设备减少了新材料的投入,实现循环再利用，节支降耗效果良好。

技术参数：

1、技术特征

A、电动机：型号Y132M-4，功率：7.5KW，电压：380V。

B、液压站：压力31.2MPa 流量：25ml。

2、工作油缸

A、最大拉力：40KN，

B、工作长度：横向移动2000mm，

C、外形尺寸（长×宽×高）：6200mm×100mm×1400mm。

D、总重：2.5T

E、调整锚杆规格：直径φ18mm-φ22mm， 长度：1000mm-2500mm。

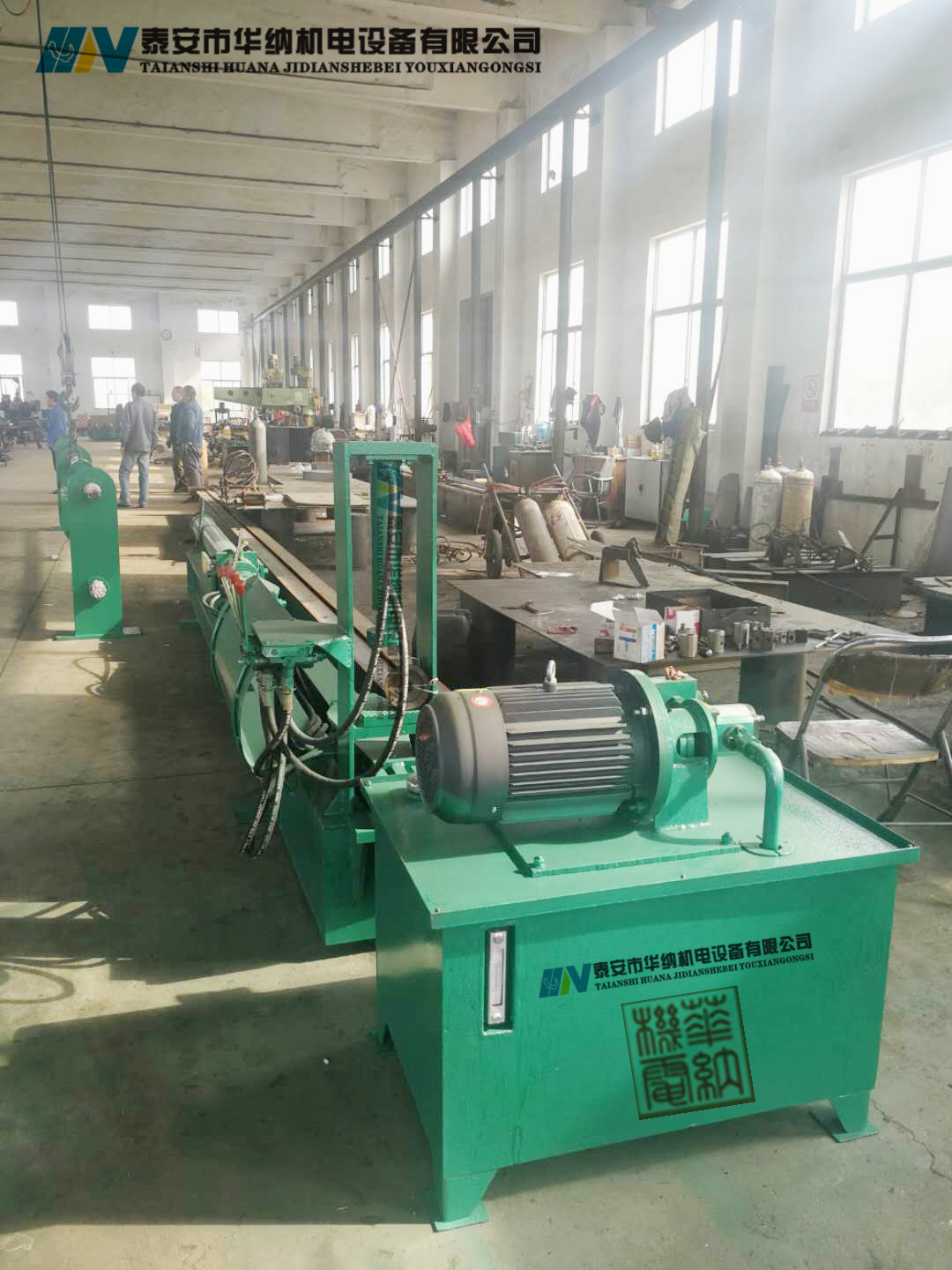

          上图为：锚杆调直机车间实物图片

泰安市华纳机电设备有限公司生产的液压设备：

1、单体支柱拆柱机

2、三用阀试验台

3、单体支柱密封质量检测仪

4、单体支柱磨缸机

5、单体支柱撑缸机

6、单体支柱校直机

7、油缸外圆抛光机

8、缸柱清洗机（油缸清洗机）

9、阀柱试验机

10、单体支柱保压试验机

11、锚杆调直机
