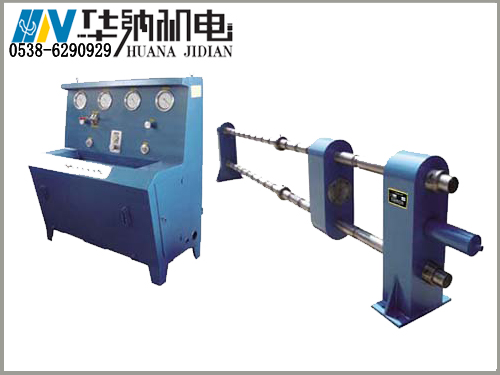

HNFZ-3S型阀柱试验台
一、概述
泰安市华纳机电设备有限公司与山东科技大学（原山东矿业学院）通过对全国各煤矿走访调研综合国内外各种试验台的优缺点，联合设计出HNFZ-3S型单体液压支柱三用阀检测试验台，它适用于煤矿单体液压支及三用阀生产厂家（维修）单位产品性能检测的专用设备。试验台采用3-5%乳化液为工作介质，主要性能参数完全满足矿用液压产品及液压元件的测试要求。
产品执行标准：
MT419-95 液压支架用阀
MT112-2006矿用单体液压支柱
技术特征：
该试验台各测试接口均可独立工作，节省了密封试验的等待时间，提高了工作效率。

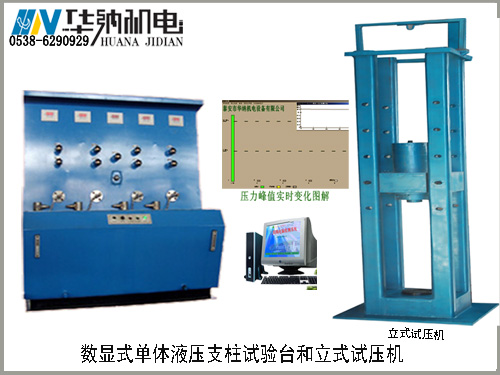

SF-II型试验台装有4块数字压力表，具有耐冲击，分辨率高等优点。
二、阀柱试验台技术参数：
额定压力 | 60MPa | 低压额定压力 | 0-6Mpa |
油介质 | 30#机械油 | 液体介质 | 3-5%乳化液 |
低压液体排量 | 32L/min | 高压液体排量 | 1.92L/min |
电机功率 | 3KW | 电压 | 380V |
压力表精度等级 | 1.6 | 实验工作压力 | 0-38.5Mpa |
低压调整范围 | 0-6Mpa | 电机转速 | 1460r/min |
液 压 系 统 | |||
电机功率 | 4KW | 柱塞泵流量 | 25L/min |
工作介质 | 水、乳化液3-5% | 额定压力 | 4-6Mpa |
乳化液系统 | |||
额定压力 | 40Mpa | 最高压力 | 60Mpa |
试验工作介质 | 3-5%乳化液 | ||

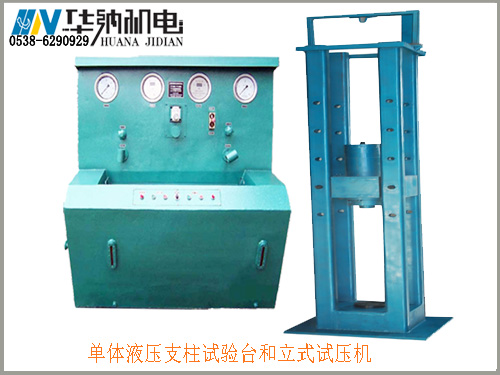

单体支柱保压试验机 | |||

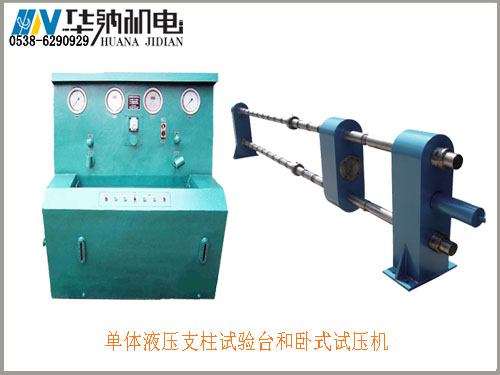

卧式 | 500kN | 最大承受能力 | 500kN |
额定承受能力 | 300kN | 最大加载高度 | DW45 |
工作压力 | 38 MPa | 试压形式 | 内/外加载 |
油缸行程 | 600mm | ||
