矿用双针耐震压力表正确读数方法

（电话：0538-6290929，13505385101)

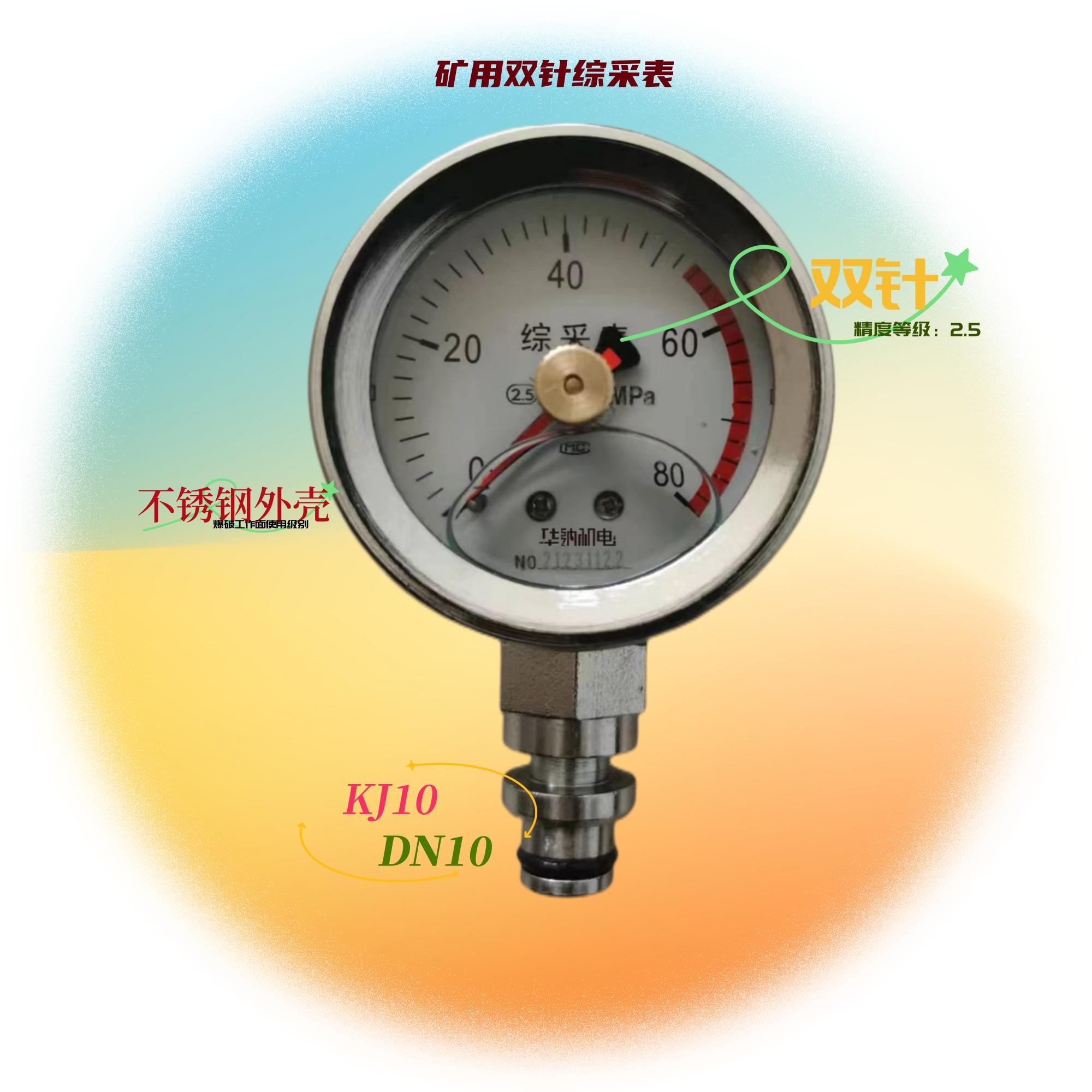

矿用双针记忆耐震压力表，黑针=实时压力；红针=记忆峰值压力（最大工作阻力）

一、两根指针分工

1. 黑色指针（主针）

跟随立柱油缸压力实时变化，显示当前瞬时压力。

- 架完成看黑针读数，读取初撑压力；

- 回采过程黑针动态变化，代表支架当下实际油缸压力。

2. 红色指针（记忆针、副针）

只跟随压力最大值向上推动；压力下降后红针不会自动回落，锁定记录这一周期出现过的最高压力（峰值工作阻力），必须手动拨动表盘中间旋钮，才能把红针拨回零位，重新记录下一轮峰值。

现场通俗理解：

✅黑针看现在；✅红针看曾经到过多大压力。

二、井下标准操作步骤

1. 观测前：手动把红针拨归零，再开始观测本循环压力；

2. 升架初撑读取：支架升架到位，手柄回中位，压力稳定，读黑针数值，这就是初撑压力；

3. 来压过后读取峰值：顶板来压、安全阀动作之后，哪怕压力已经回落，红针停留的位置就是本循环最大工作阻力；

4. 观测结束，再次手动将红针归零，准备下一循环记录。

三、现场读数案例

例：升架后黑针稳定在26MPa（初撑26MPa）；周期来压压力升高至42MPa安全阀开启；来压结束顶板卸载，黑针回落至30MPa。

- 黑针现在读数：30MPa（当前压力）

- 红针停留在42MPa（本循环最大峰值工作阻力）

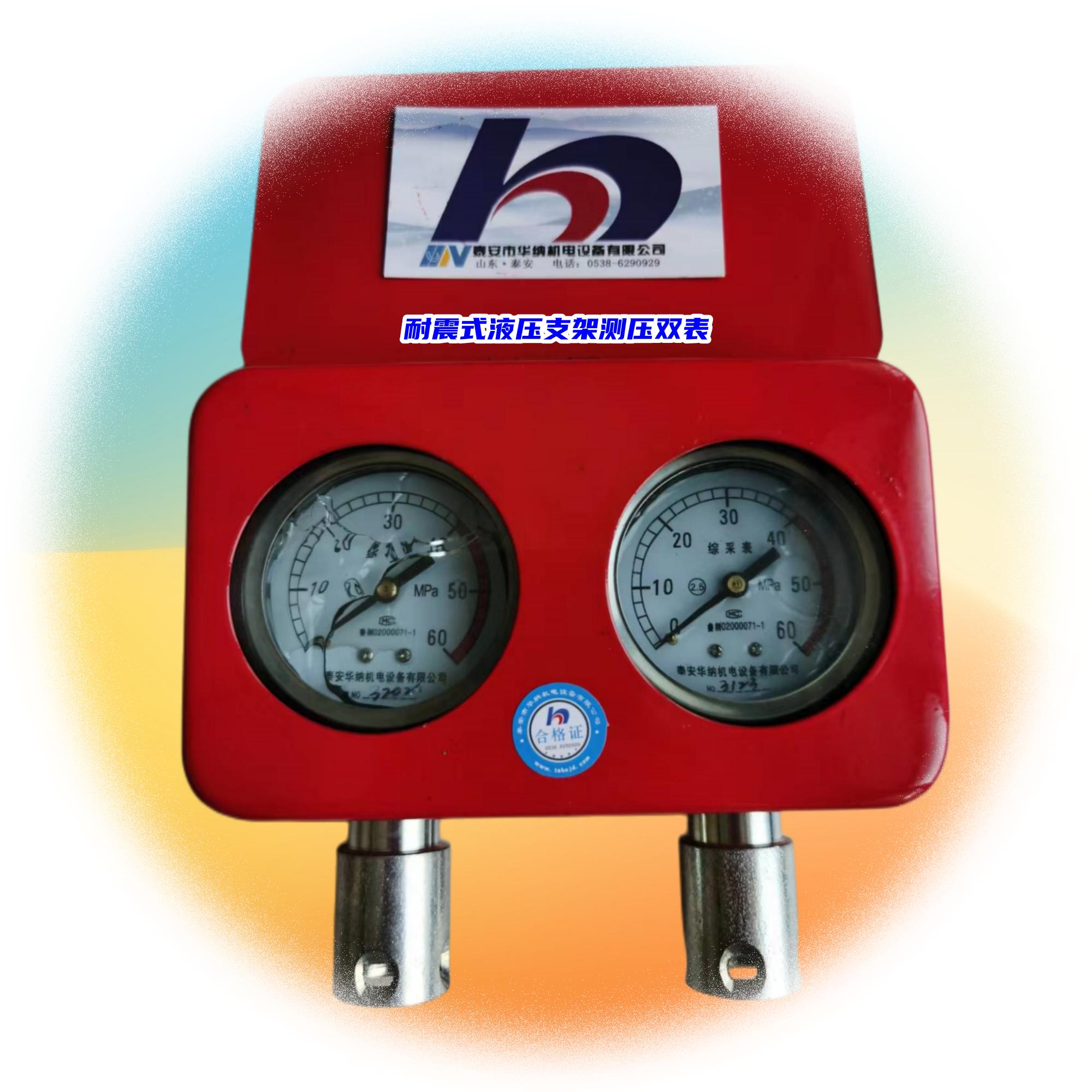

                               上图为：双通道支架压力表（用于监测前柱+后柱压力）

四、现场判断要点

1. 初撑力只看黑针稳定后的读数，红针不能用来判定初撑力。

2. 周期来压判断：多架红针普遍达到安全阀调定压力，说明工作面发生周期来压。

3. 端头悬顶地段：端头支架红针长期卡在安全阀开启压力，代表支架曾经达到满负荷，说明端头顶板压力大，要核查悬顶。

4. 如果红针一直不动，忘记归零，记录的数据就是上一个循环的旧峰值，造成数据错误。

5. 黑针抖动晃动，禁止读数；压力表截止阀必须打开。

五、常见错误与误判

1. ❌拿红针当实时压力：红针是历史最高值，不是此刻压力。

2. ❌不手动复位红针，连续多循环观测：红针保留之前的峰值，记录数据完全失真。

3. ❌只看红针峰值，忽略黑针当前压力：峰值高，后期黑针掉压，代表支架窜液自降，支护失效。

                           上图为：数显式压力表（单通道数字压力计）

六、矿压记录填写要求

每架记录两项：

①初撑压力（黑针稳定读数）

②最大工作阻力（红针记忆峰值）

记录完成后红针手动归零。

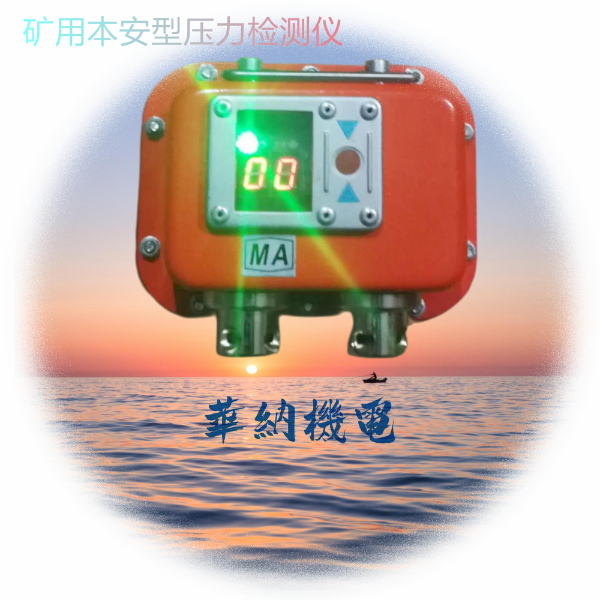

                           上图为：双通道数显表（矿用本安型数字压力计）

七、现场记忆口诀

黑针实时看当前，初撑读数找黑杆；

红针专记最高峰，压力回落不回还；

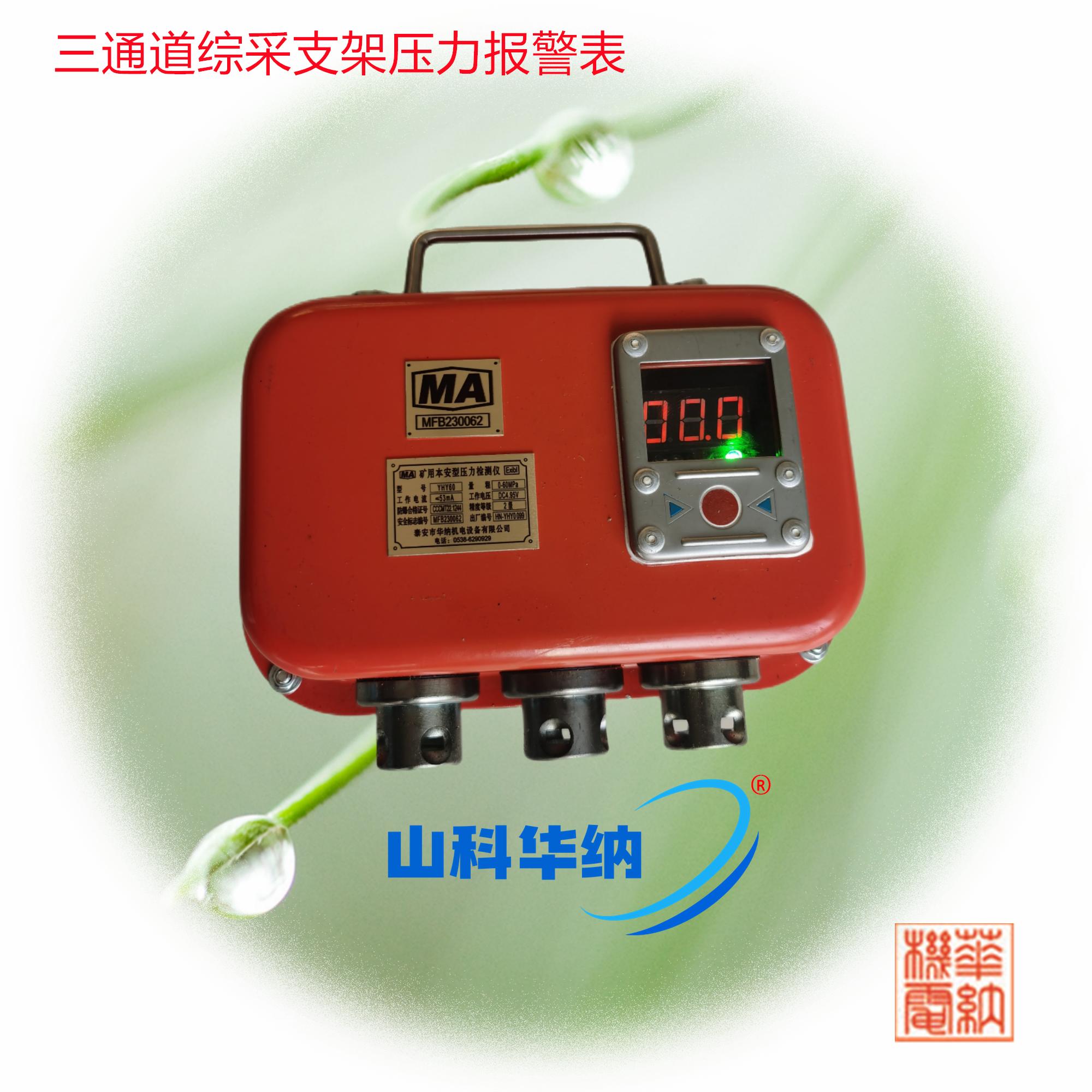

    上图为：三通道数字压力计（分别监测前柱+后柱+前梁）
