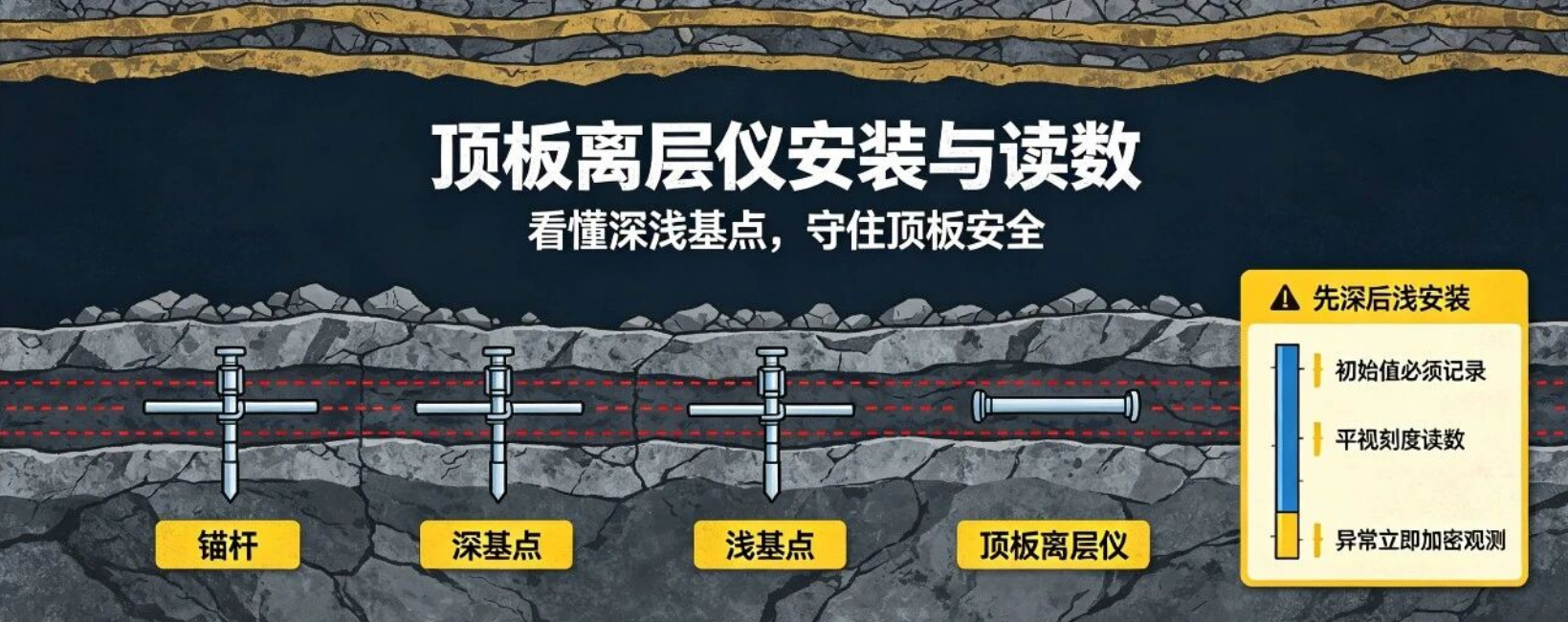

煤矿顶板离层仪安装与读数技术要点讲解

煤矿顶板离层仪安装与读数技术要点讲解

（深浅基点+读数+安装规范）

关键词：顶板离层仪安装方法，顶板离层仪读数方法，顶板离层义选型推荐

        顶板离层仪正确的读数方法和快速安装方法讲解

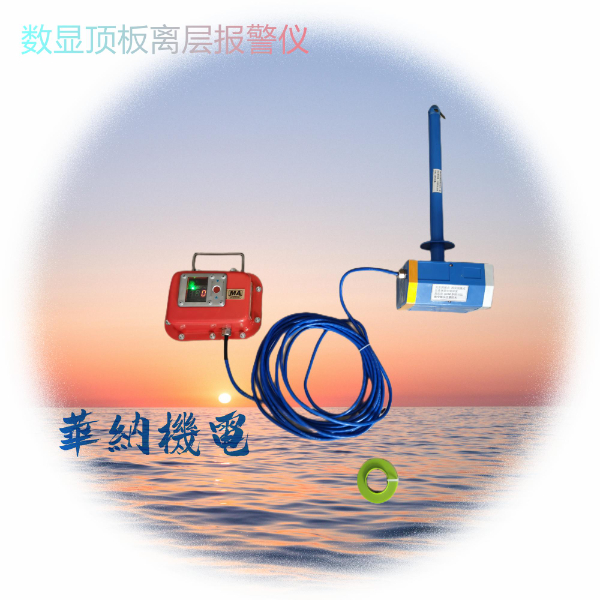

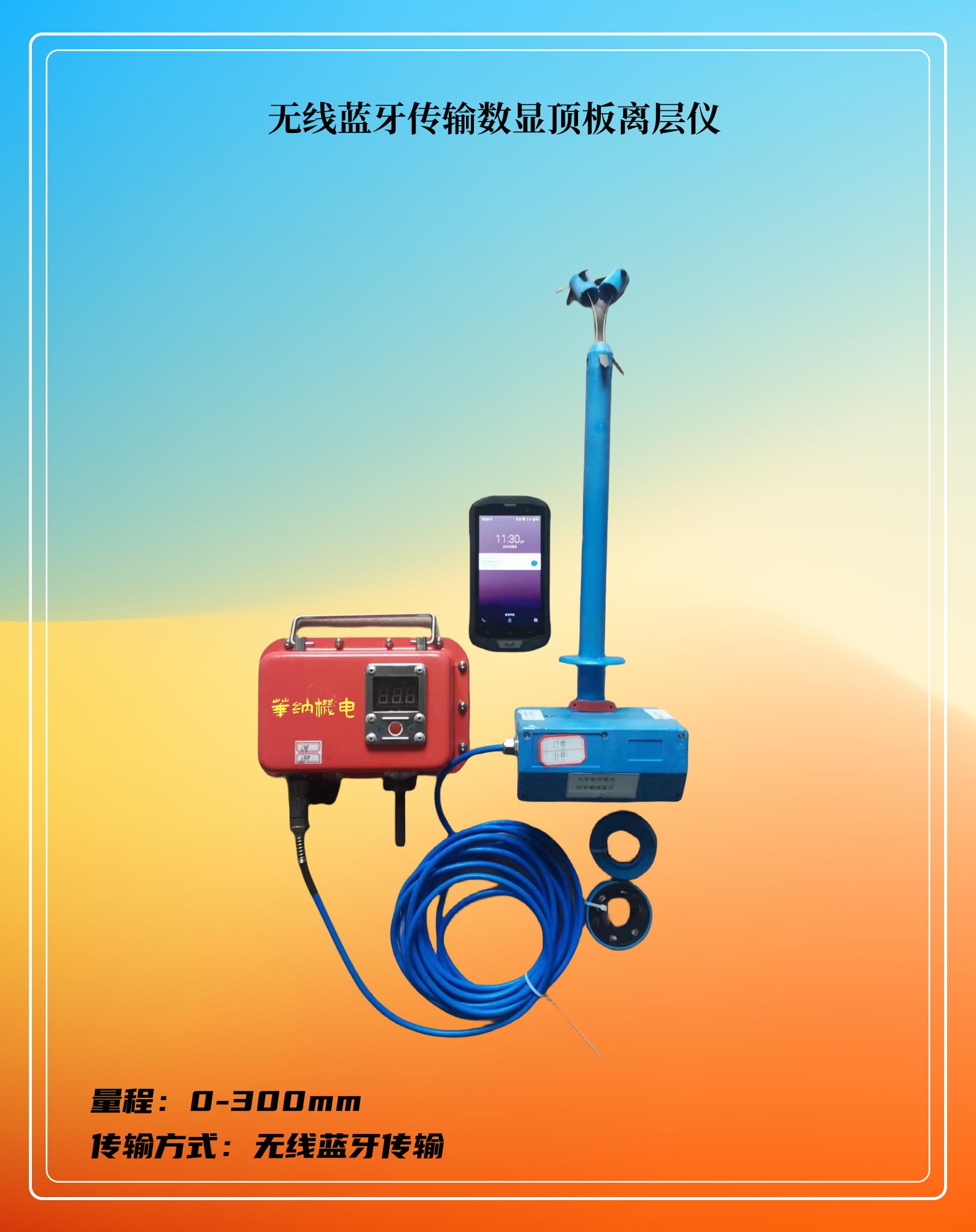

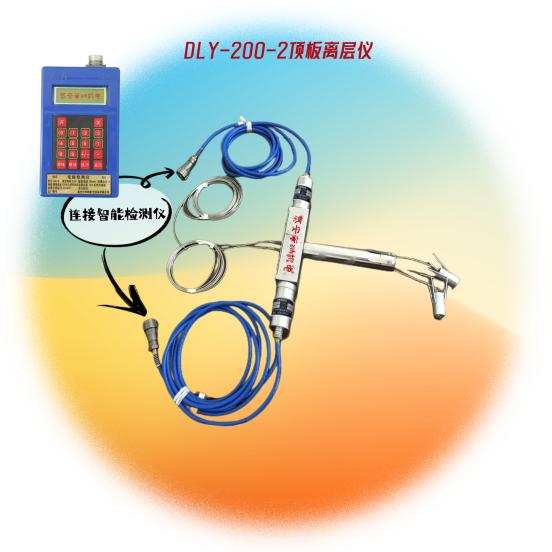

井下锚杆锚索支护巷道，顶板离层监测是日常安全管理的重中之重，LBY型双基点机械式顶板离层仪也是煤矿现场应用最普遍的监测设备。不少工友在日常观测时，经常把深浅测筒搞混、读数方法出错、观测周期执行不到位，埋下顶板管控隐患，现将全套技术实操要点与大家分享。泰安市华纳机电设备有限公司生产顶板离层仪，规格齐全，机械式顶板离层仪刻度尺防水、钢丝加粗并防腐。数显顶板离层仪精度高，读数直观，支持按技术要求定制生产，详询0538-6290929，13505385101,为您进行顶板位移观监测提供科学仪器。

一、先分清结构（读数前提）

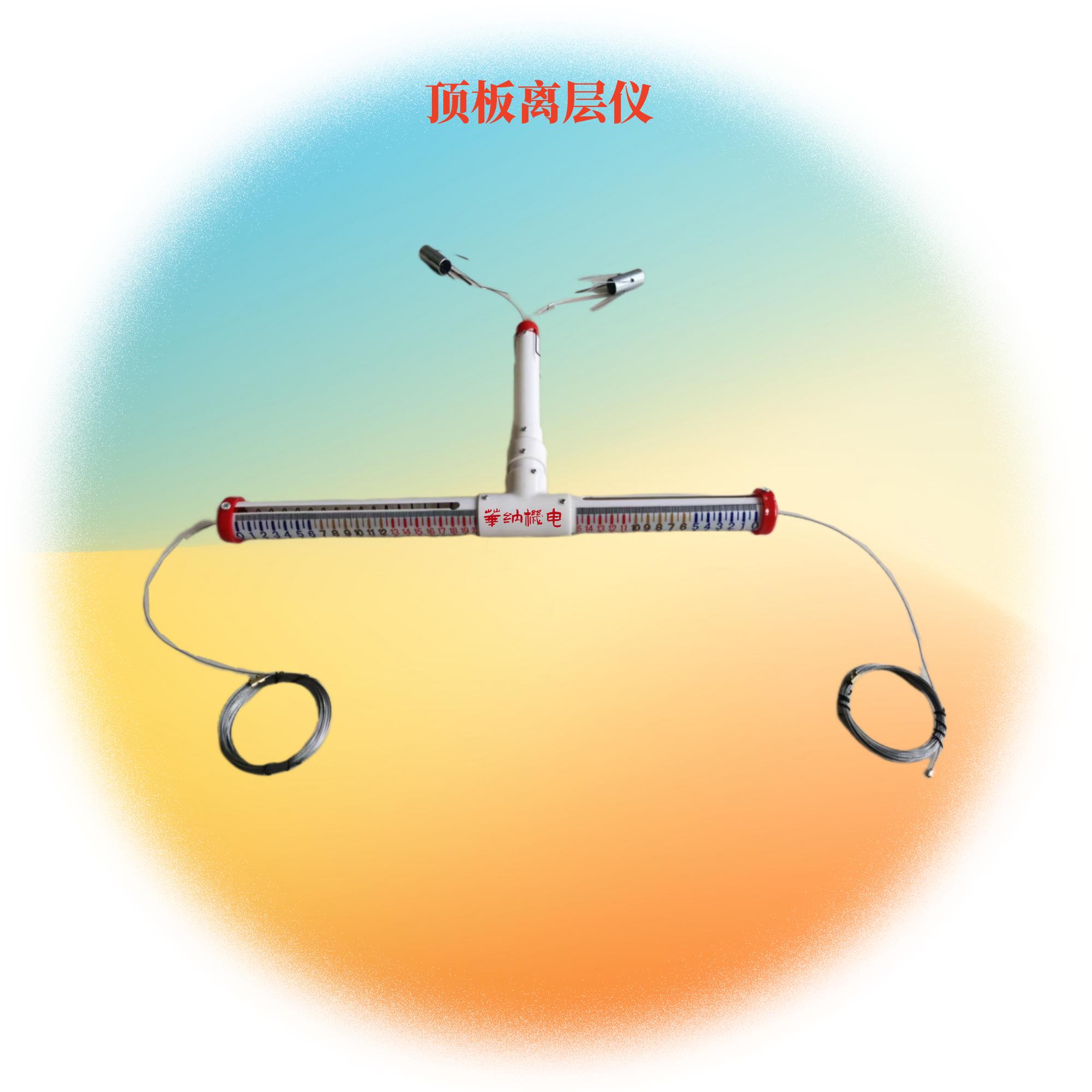

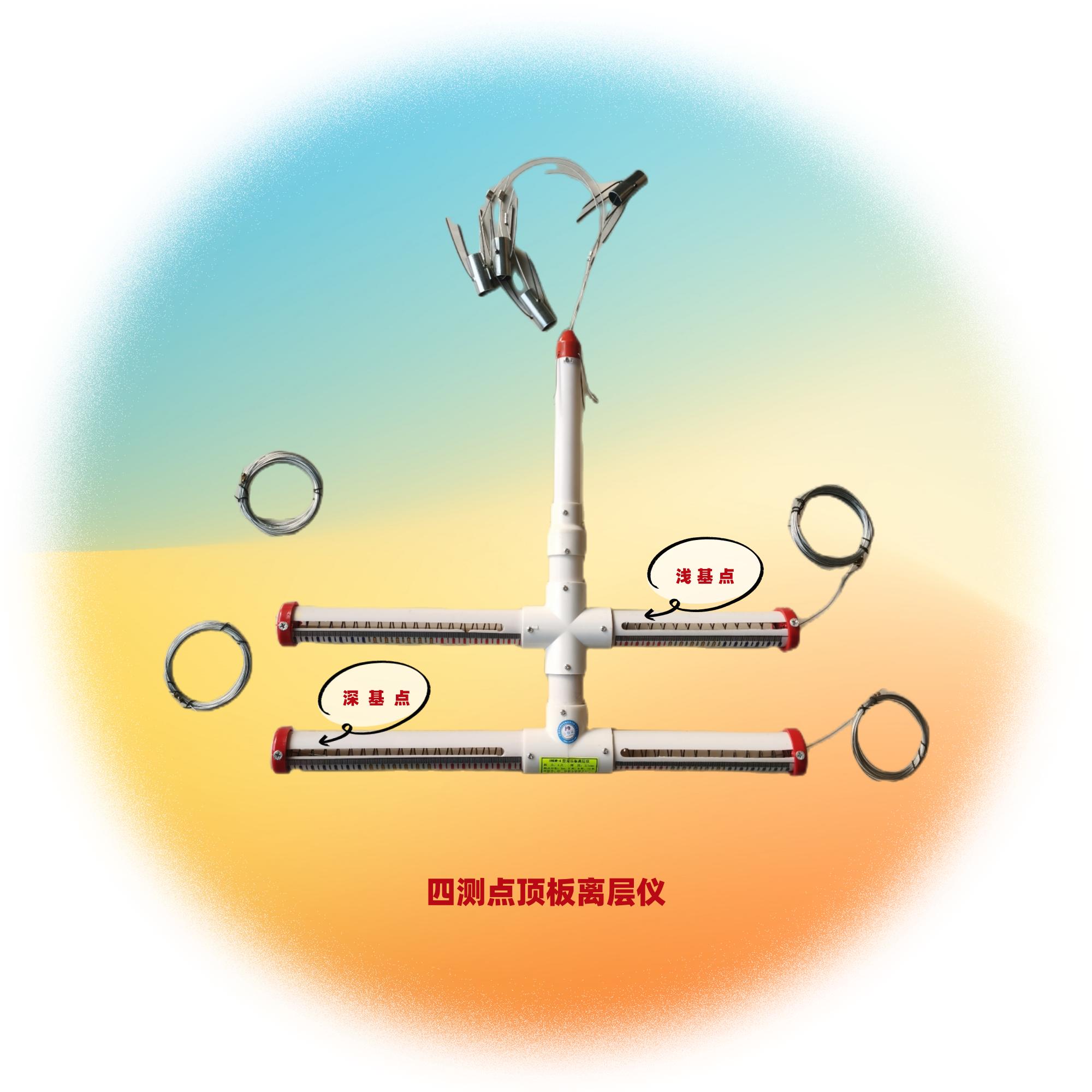

常规LBY型双筒离层仪：

1、浅基点（锚杆段）→ 短测筒，监测锚杆支护范围内直接顶离层。

2、深基点（锚索段）→ 长测筒，监测锚索上方稳定岩层之间的离层。

3、深基点锚头固定在深部不动岩层，作为位移参考零点；浅基点锚头固定在锚杆顶端位置。

二、基点锚固安装（先深基点、后浅基点，顺序不能反）

1、双基点离层仪安装要求

浅基点设置在锚杆锚固末端深度；

深基点设置在锚索锚固端以外稳定岩层，一般超出锚索长度≥1m；

无明确稳定岩层时，孔深不小于巷道跨度1.5倍。

2、安装深基点锚头

深基点钢丝绳理顺，拉直不缠绕；

用锚索安装杆将深基点锚固器推送至孔底设计深度；

抽出安装杆，手拉钢丝绳，确认锚爪撑开、锚固牢固，钢丝绳可受力不回缩。

3、安装浅基点锚头

浅基点钢丝绳理顺，利用安装杆送入钻孔至锚杆设计深度；

抽出安装杆，手拉确认浅锚头锚固可靠；

两股钢丝绳全程保持拉直、互不缠绕。

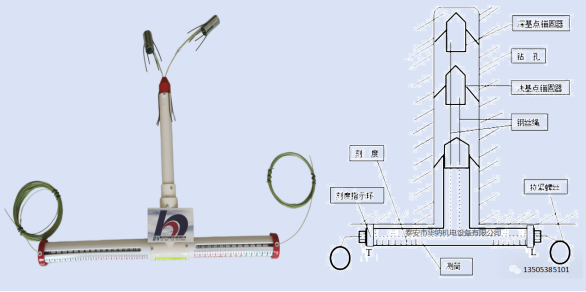

              1顶板离层仪结构示意图

二、基点锚固安装（先深基点、后浅基点，顺序不能反）

1、双基点离层仪安装要求

浅基点设置在锚杆锚固末端深度；

深基点设置在锚索锚固端以外稳定岩层，一般超出锚索长度≥1m；

无明确稳定岩层时，孔深不小于巷道跨度1.5倍。

2、安装深基点锚头

深基点钢丝绳理顺，拉直不缠绕；

用锚索安装杆将深基点锚固器推送至孔底设计深度；

抽出安装杆，手拉钢丝绳，确认锚爪撑开、锚固牢固，钢丝绳可受力不回缩。

3、安装浅基点锚头

浅基点钢丝绳理顺，利用安装杆送入钻孔至锚杆设计深度；

抽出安装杆，手拉确认浅锚头锚固可靠；

两股钢丝绳全程保持拉直、互不缠绕。

三、仪器主体固定与刻度校准

1、将PVC防水套管推入钻孔孔口，套管托盘紧贴顶板；

2、深基点钢丝绳连接长刻度筒，浅基点钢丝绳连接短刻度筒；

3、拉直两股钢丝绳，调整游标：

规范调零：将测筒的0刻度对齐刻度指示环外端，深浅测筒的游标归零，初始离层量记为0mm，读取初始基准值，记为：浅初、深初

4、锁紧钢丝绳固定螺丝，剪掉多余富余钢丝绳；

5、确认深浅刻度指示环可自由下滑、无卡滞、不磨套。

四、现场正确读数操作步骤

1、观测前检查：仪器垂直无歪斜、测绳无缠绕、刻度管无煤尘遮挡；

2、读取浅部当前读数（S浅现）：读取短测筒游标对齐的毫米刻度。

3、读取深部当前读数（S深现）：读取长测筒游标对齐的毫米刻度。

4、视线与刻度线水平，杜绝俯视、仰视造成读数偏差，精度读到1mm

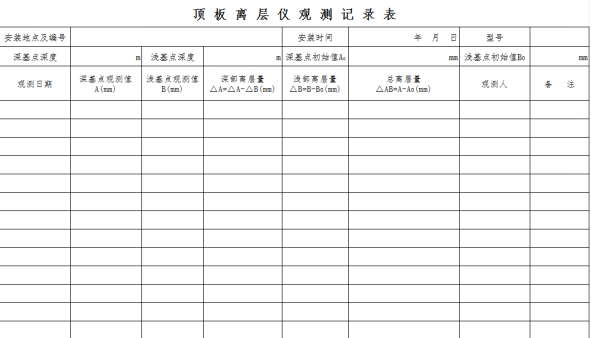

五、离层量计算公式

1、相对变化量（真实离层下沉值）

浅部离层量（锚杆范围内）：

△_S浅=S_浅现-S_浅初

深部区间离层量（锚杆~锚索之间岩层）：

△S_深=S_深现-S_浅初

顶板总离层量（整体下沉）：

 △S总=△S_浅+△S_深=S_深现-S_深初

两种场景简化计算

2、安装时已归零（初值全为0）：

浅离层=短测筒当前读数；

深区间离层=长测筒读数−短测筒读数；

总离层=长测筒读数

3、安装未归零：必须用「当前读数−安装初始读数」，不能直接用刻度相减当累计离层。

六、观测频率规范

1、掘进巷道：迎头煤巷50m内、岩巷100m内每日至少观测1次，超出该范围的每周1次，离层增速异常时加密观测。

2、新安装：每日1次，连续观测7天。

3、回采巷道：距工作面200m 内每日观测1次，超出该范围的每周1次，离层增速异常时加密观测。

七、行业通用预警判定标准

1、安全区（蓝）：浅部离层≤20mm，总离层≤20mm，顶板稳定。

2、警戒区（黄）：20mm＜总离层≤50mm，加强观测、排查支护缺陷。

3、危险区（红）：总离层＞50mm，停止掘进作业；＞100mm立即停工撤人，补强支护、分析地质隐患。

八、常见读数错误纠正

1、错误：直接拿长短测筒刻度差值当成总离层，不扣初始值。

✅ 纠正：所有离层量必须减去安装时初始读数，才是累计下沉量。

2、错误：测绳松垮、用力猛拉刻度管读数。

✅ 纠正：轻拉至微阻力即可，松弛会偏小、猛拉会虚增读数。

3、错误：只读总数值，不分浅部、深部离层。

九、附件
