迎山角的定仪

迎山角

一、迎山角的定义及作用：

在平巷里，顶板压力的方向是重力方向，是垂直于巷道顶板的。在倾斜巷道内却不同，顶板压力虽然是重力方向，但顶板压力（P）可以分解为两个方向的力，一个是垂直于顶板的垂直压力（N）,另一个平行于顶板的倾斜压力。

斜巷的支架既要承受垂直压力，又要承受下推力。因此斜巷的支架就不能按垂直于巷道顶底板的方向去架设，而必须向上迎一个角度，我们把棚腿中心线与顶底板垂线之间的夹角，叫做迎山角。支架迎山角是为了克服下推力，防止支架向下倾倒的措施之一。

二、迎山角的计算方法：

支架的迎山角（β）是按照巷道的倾角（α）来计算的，一般迎山角等于倾角的1/6～1/8，即β=(1/6～1/8)α,例如巷道的倾角为30°，则迎山角为5°～4°.迎山角过大、过小都会降低支架的支撑能力。迎山角过大叫过山，迎山角给反了叫退山，都是不允许的。

当巷道倾角大于45°或者巷道倾角（α）超过底板岩石的滑动角时，底板岩石可能下滑，则巷道底板也要进行支护。

三、迎山角的质量要求及检查方法：

1、质量要求

合格品：不超过设计值+1°，不得退山。

优良品：不超过设计值+0.5°，不得退山。

2、检查方法

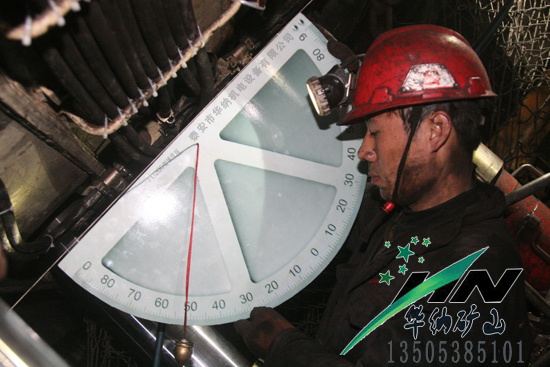

用半圆仪紧靠立柱与底板构成锐角的立柱侧面量测

迎山角=斜巷设计角度-（90°-半圆仪读数）

如果所使用的仪器不是半圆仪而是坡度规的话：

迎山角=斜巷设计角度—坡度规读数。

上图为：坡度规
